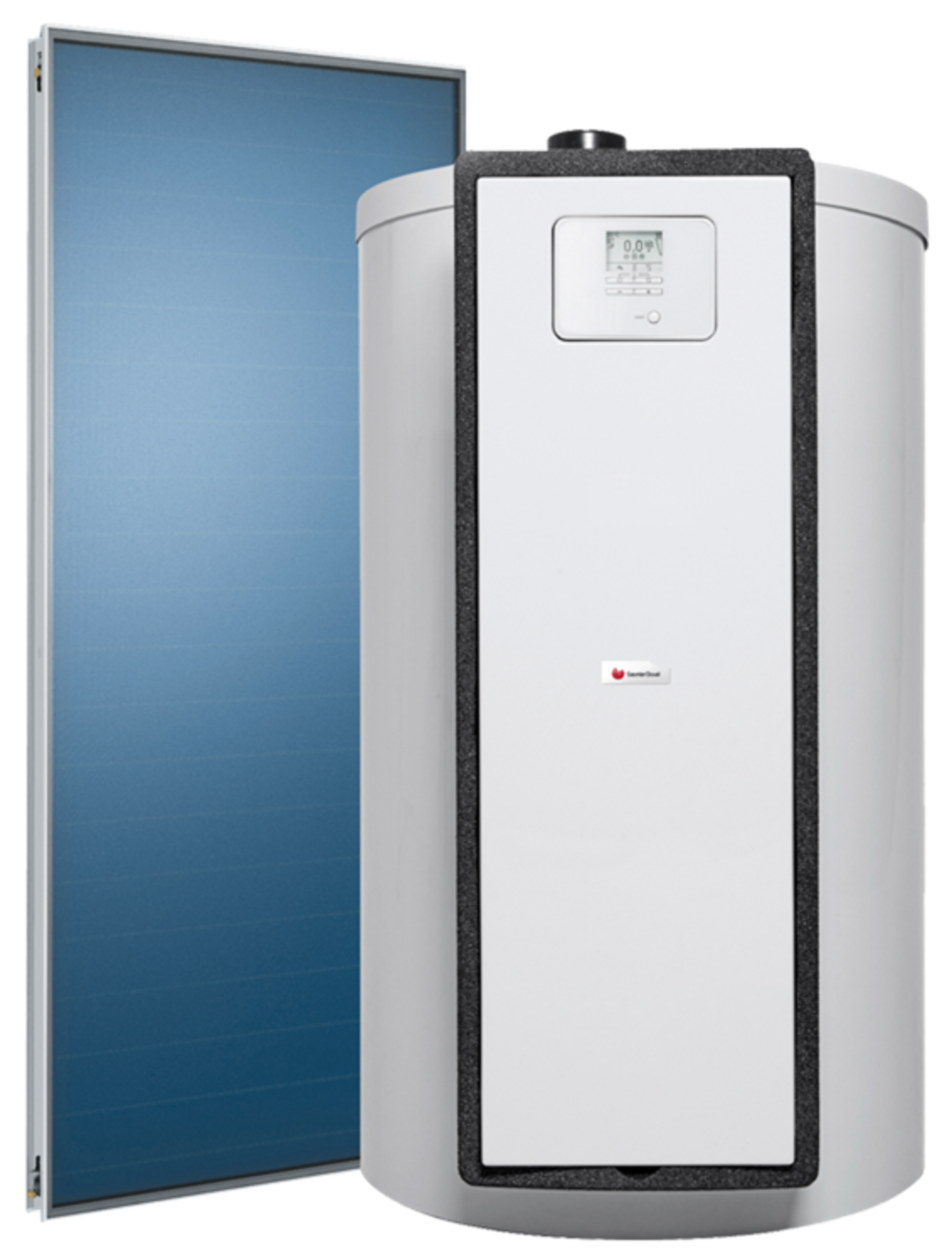

HelioSet 3 PS nyomás alatti szolárrendszer

Síkkollektoros komplett rendszer használati melegvíz készítésre

  • Hagyományos, jól bevált kialakítás
  • 150 vagy 250 literes tárolóval
  • Készre szerelt szolár modul
  • Elektromos fűtőpatronnal bővíthető
Tároló
Melegvíz
Szolár

A nyomás alatti szolár rendszerek abban az esetben is kiváló megoldást jelenthetnek, ha a kollektorokat valamilyen okból nem, vagy csak korlátozott feltételekkel lehet a tetőre felszerelni. Tekintve, hogy zárt rendszerről van szó, a kollektorok szinte tetszőleges helyen elhelyezhetők, így akkor is megoldást jelentenek amikor pl. a tetőfelület nem alkalmas a kollektorok felszerelésére, vagy a tetőfelületet árnyékolja valami, esetleg a megfelelő tájolást lenne nehéz kialakítani.

A nyomás alatti (zárt) napkollektoros rendszer a szolár rendszerek hagyományos, jól bevált kialakítása. Az ilyen rendszert fagyálló folyadékkal kell feltölteni és rendszernek tartalmaznia kell tágulási tartályt, légtelenítő- illetve biztonsági szelepet is.

A hagyományosan kialakított Európa szerte alkalmazott HelioPLAN sík napkollektorok kiváló minőségű időjárásálló anyagokból készülnek.

A HelioPLAN sík napkollektor jellemzői

Sokféle felhasználási lehetőség

  • Használati meleg víz (HMV) előállítás, HMV előmelegítés
  • Medence-, uszodafűtés
  • Egyedileg és csoportosan telepíthető, max . 9 kollektor köthető sorba

Elhelyezi a tetőn és utána elfelejtheti, mert

  • Az összes alkatrésze időtálló, nem korrodáló anyagból készül, amely nem kíván semmilyen karbantartást (a keret és burkoló lemez alumíniumból, a ferdetető felfogó elemek rozsdamentes acélból készülnek, stb)
  • Az átlagosnál vastagabb 4 mm-es edzett, biztonsági szolár üveg minden viharnak és jégesőnek ellenáll, nem károsodhat
  • Megbízható és jól bevált felfogó, összekötő és csatlakozó elemekkel kerül szállításra
  • Teljesítmény adatai az idő során nem változnak.

HelioSet 150 nyomás alatti rendszer

Használati meleg víz készítésére, ill. előmelegítésére szolgáló napkollektoros rendszer 150 literes, egyhőcserélős tárolóval és egy darab sík napkollektorral.

A kiépítéshez szükséges rendszerelemek

  • 1 db FES1 150 BM monovalens szolártároló
  • 1 db HelioPLAN SCV 1.9 síkkollektor
  • 1 db GHS 8 szolárállomás
  • Hidraulikus bekötőkészlet
  • Kollektor rögzítő készlet (tetőkialakítástól, elrendezéstől függően)
  • Szigetelt csőpár (10 vagy 20 méteres)

HelioSet 250 nyomás alatti rendszer

Használati meleg víz készítésére, ill. előmelegítésére szolgáló, komplett napkollektoros rendszer 250 literes, kéthőcserélős tárolóval és kettő darab sík napkollektorral.

A kiépítéshez szükséges rendszerelemek

  • 1 db FES2 250 BM bivalens szolártároló
  • 2 db HelioPLAN SCV 1.9 síkkollektor
  • 1 db GHS 8 szolárállomás
  • Hidraulikus bekötőkészlet
  • Kollektor rögzítő készlet (tetőkialakítástól, elrendezéstől függően)
  • Szigetelt csőpár (10 vagy 20 méteres)

Részletek

Részletek

HelioSet 150 PSHelioSet 250 PS
Kollektor
TípusSCV 1.9SCV 1.9
Technikai adatok
Kollektorok száma (db)12
Kollektorfelület bruttó/nettó (m2)2,07/1,94,14/3,8
Szolár hatásfok (%)78,578,5
Szolár biztonsági üveg vastagsága (mm)44
Hőszigetelő réteg vastagsága (mm)4040
Maximális üzemi nyomás (bar)1010
Méretek
Szélesség (mm)19881988
Magasság (mm)10411041
Mélység (mm)9090
Tömeg (kg)372x37
Tároló
TípusFES1 150 BMFES2 250 BM
Technikai adatok
Űrtartalom (liter)162246
Melegvíz energiahatékonysági osztályBB
Megengedett HMV max. nyomás (bar)1010
Megengedett melegvíz-hőmérséklet (°C)7575
Szolár hőcserélő felület (m2)1,31,3
Hőcserélő felület utánfűtéshez (m2)-0,8
Méretek
Átmérő (mm)600600
Magasság (mm)10641539
Mélység (mm)796796
Tömeg (kg)80123
Opciók
Elektromos fűtőpatron alkalmazhatóigenigen
