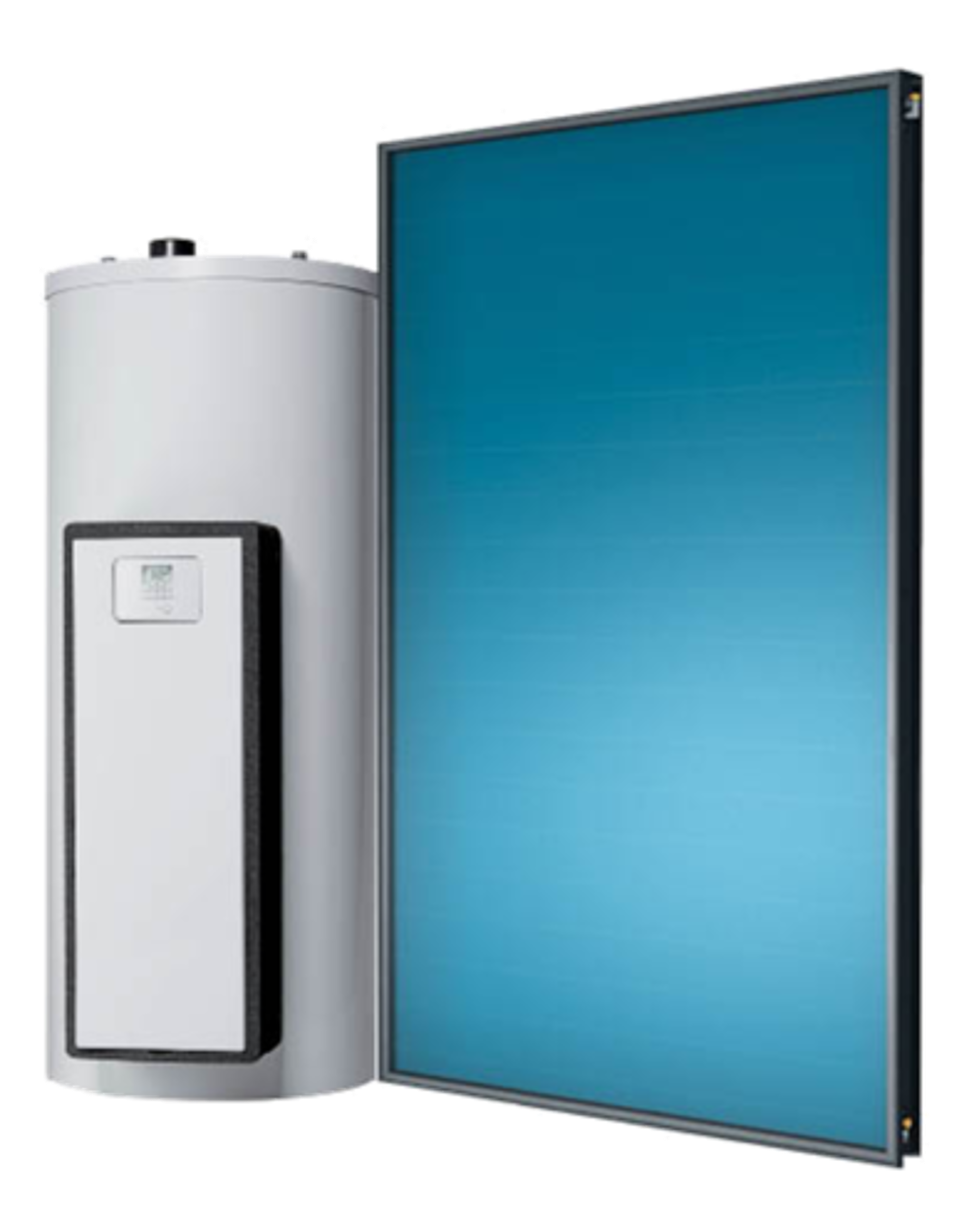

HelioSet 3 DB szolárrendszer

Síkkollektoros drain-back rendszer használati melegvíz készítésre

  • Kombi, fűtő vagy beépített tárolós kazánokhoz
  • 150 vagy 250 literes tárolóval
  • Kevés tervezési és szerelési munka
  • Nincs elfagyás veszély
  • Elektromos fűtőpatronnal bővíthető
Tároló
Melegvíz
Szolár

A drain-back rendszer lényege az, hogy csak akkor van folyadék a kollektorban és az épületen kívüli csővezetékben, amikor a szolár kör működik. Ha a tároló nem tud hőt fogadni, ha nem működik a szivattyú, ha a szabályozó azt nem működteti (pl. mert nincs elég napsütés), a folyadék azonnal visszafolyik a fagymentes helyen lévő tárolóba, így nincs a kollektorban folyadék, ami megfagyjon, vagy felforrjon.

A drain-back rendszer előnyei:

  • a folyadék nem forr fel és nem fagy el;
  • nincs szükség a primer körben biztonsági szelepre, tágulási tartályra, légtelenítőre, valamint visszacsapószelepre;
  • minimális tervezési munkát igényel;
  • kevesebb a szerelési munka;
  • kevesebb az üzembe helyezési és karbantartási munka.

HelioSet 150 drain-back rendszer

Használati meleg víz készítésére, ill. előmelegítésére szolgáló napkollektoros rendszer 150 literes, egy hőcserélős tárolóval és egy darab sík napkollektorral.

A kiépítéshez szükséges rendszerelemek

  • 1 db FES1 150 BM monovalens szolártároló
  • 1 db HelioPLAN SRD 2.3 vagy HelioPLAN SRDV 2.3 síkkollektor
  • 1 db GHSD 8 szolárállomás
  • Hidraulikus bekötőkészlet
  • Kollektor rögzítő készlet (tetőkialakítástól, elrendezéstől függően)
  • Szigetelt csőpár (10 vagy 20 méteres)

Valamennyi kombi kazánunkhoz alkalmazható.

HelioSet 250 drain-back rendszer

Használati meleg víz készítésére, ill. előmelegítésére szolgáló, komplett napkollektoros rendszer 250 literes, kéthőcserélős tárolóval és kettő darab sík napkollektorral.

A kiépítéshez szükséges rendszerelemek

  • 1 db FES2 250 BM bivalens szolártároló
  • 2 db HelioPLAN SRD 2.3 vagy HelioPLAN SRDV 2.3 síkkollektor
  • 1 db GHSD 8 szolárállomás
  • Hidraulikus bekötőkészlet
  • Kollektor rögzítő készlet (tetőkialakítástól, elrendezéstől függően)
  • Szigetelt csőpár (10 vagy 20 méteres)

Valamennyi fűtő kazánunkhoz alkalmazható.

Részletek

Részletek

HelioSet 150 DBHelioSet 250 DB
Kollektor
TípusSRD(V) 2.3SRD(V) 2.3
Technikai adatok
Kollektorok száma (db)12
Kollektorfelület bruttó/nettó (m2)2,51/2,355,02/4,7
Szolár hatásfok (%)8080
Szolár biztonsági üveg vastagsága (mm)44
Hőszigetelő réteg vastagsága (mm)4040
Maximális üzemi nyomás (bar)1010
Méretek
Szélesség (mm)20332033
Magasság (mm)12331233
Mélység (mm)8080
Tömeg (kg)372x37
Tároló
TípusFES1 150 BMFES2 250 BM
Technikai adatok
Űrtartalom (liter)162246
Melegvíz energiahatékonysági osztályBB
Megengedett HMV max. nyomás (bar)1010
Megengedett melegvíz-hőmérséklet (°C)7575
Szolár hőcserélő felület (m2)1,31,3
Hőcserélő felület utánfűtéshez (m2)-0,8
Méretek
Átmérő (mm)600600
Magasság (mm)10641539
Mélység (mm)796796
Tömeg (kg)80123
Opciók
Elektromos fűtőpatron alkalmazhatóigenigen
